일반적으로 사용되는 로프의 형상은 삼각 둘레에 3~8개의 스트랜드로 둘러싸여 있다.

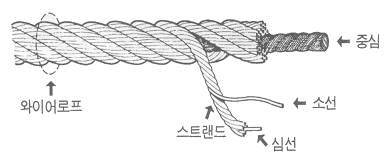

1) WIRE ROPE PART별 명칭

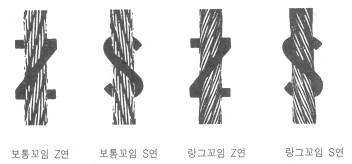

2) WIRE ROPE 꼬임의 종류

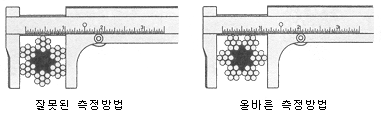

3) ROPE SIZE 측정방법

1) ROPE 일반사항

용 어	용 어 의 의 미	영 어
와이어 로프	여러 개의 꼬여진 강선으로 구성되어 있으며 큰 인장강도의 강선의 집합에 의하여 큰 절단력을 보유함과 동시에 소선간의 Slip을 이용함으로써 유연성을 갖는 기계요소를 말한다. 와이어 로프(이하 로프라 함.)를 강삭이라고도 함.	(Wire) Rope
로프의 구성	로프의 꼬임구조를 단면의 구조로 표시한 것을 말한다.	construction
로프의 구성 기 호	로프의 구성 (스트랜드수) + (스트랜드 소선 본수)로 표시한 것을 말함. 단, 선형형상이 현저하게 다를 때는 그 형상을 기호로 표시하고 선형별의 본수를 나타낸다.	designation
로프의 종별	로프 소선의 표준인장강도에 의한 구분을 말함.	grade

2) ROPE의 구조

용 어	용 어 의 의 미	영 어
와이어 로프	로프의 구성요소로써 보통 높은 탄소함유랑의 소선을 patenting(열처리) 인발 냉간 가공을 행하여 인장강도가 큰 강선을 말함.	Wire
filler wire	filler형 Rope를 꼬울 때 상층소선과 하층소선 틈 사이에 채워지는 소선을 말한다.	filler wire
스트랜드	소선을 한층 혹은 수층 꼬아 합친 로프의 구성요소를 말함	strand
핏 치	하나의 스트랜드가 완전한 나선을 만들어 로프 축의 둘레를 회전하는 길이를 로프에 평행으로 측정한 것을 로프 핏치라 함	length of lay
랑그연	랑그씨가 발명한 로프 꼬임방식으로 스트랜드의 방향과 로프의 꼬임방향이 같은 것을 말함	lang's lay
보통꼬임	스트랜드의 꼬임방향과 로프의 꼬임방향이 반대인 것을 말함	ordinary lay
활줄꼬임	Z꼬임 스트랜드와 S꼬임 스트랜드가 교대로 꼬여 소선의 배열이 흡사 화살날개와 같은 형으로 된 로-프를 말함.	alternate lay
Z 꼬임	스트랜드의 꼬임방향이 Z자형과 일치하는 표준적 꼬임형태를 말함.	right hand lay
S 꼬임	스트랜드의 꼬임방향이 S자형과 일치하는 고임형태를 말함.	left hand lay
상연소선	스트랜드의 최외층 소선을 말함.	Out Wire
하연소선	스트랜드의 최외층을 제외한 내부층 소선을 말함	inner Wire
로프 단면적	소선축에 직각인 소선 단면적 합계를 말함.	secitonal area
로프의 공칭경	소선경을 표준으로 하여 결정된 로프경	standard diameter

3) ROPE의 종류

용 어	용 어 의 의 미	영 어
스파이랄 로프	소선을 한층 혹은 수층을 꼬아 합친 로프 (1Ⅹ7, 1Ⅹ12, 1Ⅹ19, 1Ⅹ37, 1Ⅹ61 등)	spiral rope
록키드 코일	여러층을 꼬아 만든 것으로 외부마모나 형파괴 등을 적제 하기 위하여 최외층 소선이 Z형 이형 선이며 서로 맞붙어 폐쇄되도록 감겨 표면이 평활하고 단면이 원형인 로프	locked coil
평행꼬임 로프	내층과 외층이 꼬임길이와 꼬임방향이 대등하여 외층의 소선이 서로 선접촉이 되도록 한 로프	paraller lay rope
Seale형 로프	평행꼬임 로프의 일종으로 스트랜드의 제1층 소선을 가늘게 하고, 제2층(최외층) 소선을 굵게 하여 제1층과 제2층을 같은 수의 소선을 동일 꼬임길이로 꼰 로프	Seale type rope
warrington형 로프	평행꼬임 로프의 일종으로써 스트랜드의 외층소선에 2가지 경의 것을 사용, 그 중 제1층 凹부에는 큰 소선을 凸부에는 가는 소선을 서로 넣어서 꼰 평행연 로프	warrington type rope
filler형 로프	평행꼬임 로프의 일종으로써 스트랜드의 하층과 상층 소선의 틈 사이에 filler선을 넣어 소선간의 접촉상태를 양호하게 보존되게 한 로프	filler type rope
cable lay 로프	다층의 스트랜드 로프, 보통꼬임의 로프를 다시 꼰 로프로 유연성이 큼. (7Ⅹ7Ⅹ7, 7Ⅹ7ⅩS19 등)	cable lay rope
콤 비 로 프	yarn, 스트랜드와 鋼스트랜드를 조합하여 꼰 로프	combi-rope
형 부 로 프	로프 꼬임에 따르는 반발력을 없애기 위하여 꼬기 전에 각 스트랜드에 로프의 꼬임길이와 동일하게 나선사으로 형을 만든 로프를 말한다. 로프를 묶지않고 끊어도 스트랜드 및 소선이 풀리지 않아 취급하기 쉽다.	performed rope (postformed)
반 발 로 프	각 소선이나 스트랜드를 형을 부여하지 않고 그대로 꼰 로프
비자전성 로프	로프(스트랜드)의 꼬임을 2층 이상으로 하여 상층과 하층의 꼬임을 Z꼬임과 S꼬임으로 하여 자전성을 적게 한 로프	non-rotation rope

4) ROPE의 시험과 특성

용 어	용 어 의 의 미	영 어
로프의 절단시험	시험편의 양끝을 풀어 적당한 합금으로 원추형으로 응고시켜 로프가 회전하지 못하도록 하여 절단시험기에 걸어 서서히 하중을 가하여 최대 절단하중을 구하는 것. 시편 길이는 로프경의 40배 이상이어야 한다. 단, 최대 길이는 2,000mm까지 할 수 있다.	Break test
소선의 절단시험	소선 절단시험기로 소선의 양끝을 고정시켜 서서히 당겨 얻어진 절단하중을 말하며 간격은 약 200mm로 한다.	tensile test
소선의 인장강도	소선의 절단시험에 의해 얻어진 소선의 절단하중을 시험전의 소선 단면적으로 나눈 값을 말하고 단위는 kg/㎟로 표시된다	tensile strength
비틀림 시험	직선 상태의 소선의 양끝을 단단하게 고정시키고 한쪽을 회전시켜 절단될 때까지의 비틀림 횟수를 측정하는 시험을 말하고 시편길이는 보통 소선경의 100배로 한다.	torsion test
감기시험	시험편을 소선경과 같은 직경(1d)의 원형선의 주위에 8회 이상 밀착시켜 감은 후 다시 이것을 풀어서 행하는 시험을 말하고 이때 crack이나 절단되지 않는 것이 요구된다.	wrapping test
권부시험	시험편을 소선경의 4배 이상(BBS443 기준)의 원형선 주위에 6회 이상 밀착시켜 감은 후 맨손으로 문질렀을 때 crack이나 아연박편이 떨어져서는 안됨.
